เทคโนโลยีสเปรย์ได้กลายเป็นส่วนสำคัญของบรรจุภัณฑ์ผู้บริโภคสมัยใหม่และการใช้งานทางอุตสาหกรรม ตั้งแต่ผลิตภัณฑ์ดูแลส่วนบุคคล เช่น ผลิตภัณฑ์ระงับกลิ่นกายและสเปรย์ฉีดผม ไปจนถึงของใช้จำเป็นในครัวเรือน เช่น ยาฆ่าเชื้อ และแม้แต่สูตรยานยนต์หรือยาที่สำคัญ ระบบละอองลอยมอบกลไกการจัดส่งที่สะดวก ควบคุม และมีประสิทธิภาพ หัวใจสำคัญของภาชนะบรรจุสเปรย์ทุกชิ้นคือส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมขั้นสูงและมีความแม่นยำ: ที่ วาล์วละอองลอย .
ในขณะที่ผู้บริโภคสัมผัสประสบการณ์การกดปุ่มง่ายๆ เพียงอย่างเดียว การทำงานเชิงกลพื้นฐานของวาล์วละอองลอยเกี่ยวข้องกับการทำงานร่วมกันที่ซับซ้อนของความแตกต่างของแรงดัน วัสดุศาสตร์ และพลศาสตร์ของไหล ในคู่มือทางเทคนิคที่ครอบคลุมนี้ เราจะแจกแจงรายละเอียดอย่างชัดเจนว่าวาล์วละอองลอยคืออะไร วิเคราะห์ส่วนประกอบหลักของวาล์ว สำรวจกลไกการทำงานของวาล์ว และดูประเภทหลักที่ใช้ในอุตสาหกรรมทั่วโลกในปัจจุบัน
1. ทำความเข้าใจแนวคิด: วาล์วสเปรย์คืออะไร
วาล์วละอองลอยเป็นอุปกรณ์เชิงกลที่ออกแบบมาเพื่อปิดผนึกภาชนะบรรจุละอองลอยอย่างแน่นหนาและควบคุมการจ่ายสารที่บรรจุอยู่ในนั้น แตกต่างจากสเปรย์ปั๊มแบบดั้งเดิมที่ต้องอาศัยการปั๊มเชิงกลทางกายภาพเพื่อดึงของเหลวขึ้นด้านบน ระบบละอองลอยเป็นสภาพแวดล้อมที่มีแรงดันล่วงหน้า วาล์วทำหน้าที่เป็นผู้เฝ้าประตู โดยกักส่วนผสมที่ระเหยได้ของผลิตภัณฑ์เข้มข้นและจรวดก๊าซเหลวหรืออัดไว้
เมื่อวาล์วถูกกระตุ้น (กดลงหรือเอียง) วาล์วจะเปิดช่องทางที่ชัดเจน เนื่องจากความดันภายในของกระป๋องสูงกว่าความดันบรรยากาศภายนอกอย่างมาก ผลิตภัณฑ์จึงถูกขับเคลื่อนขึ้นอย่างรุนแรงหรือราบรื่นผ่านกลไกวาล์ว รูปทรงของวาล์วจะกำหนดวิธีการปล่อยผลิตภัณฑ์อย่างชัดเจน ไม่ว่าจะเป็นละอองละเอียด สเปรย์หยาบ โฟมเข้มข้น หรือกระแสคงที่
หลักการของความแตกต่างของความดัน
ระบบทั้งหมดทำงานบนสมการฟิสิกส์พื้นฐาน: ∆P = ป ภายใน - ป ภายนอก . ตราบใดที่ P ภายใน ยังคงยิ่งใหญ่กว่า P ภายนอก (ความดันบรรยากาศ) ของเหลวจะเร่งตามธรรมชาติไปยังช่องทางออกทันทีที่สิ่งกีดขวางทางกลของวาล์วแตก
2. กายวิภาคของวาล์วสเปรย์: ส่วนประกอบสำคัญ
วาล์วละอองลอยมาตรฐานดูกะทัดรัดจากภายนอก แต่ประกอบขึ้นจากส่วนประกอบย่อยหลายชิ้นที่ผลิตขึ้นโดยมีพิกัดความเผื่อที่แน่นอย่างไม่น่าเชื่อ (มักวัดเป็นไมครอน) ความล้มเหลวในส่วนประกอบเดียวจะส่งผลให้กระป๋องรั่ว ระบบอุดตัน หรือประสิทธิภาพของสเปรย์ไม่ดี ด้านล่างนี้เป็นเสาโครงสร้างของชุดวาล์วละอองลอยแบบคลาสสิก:

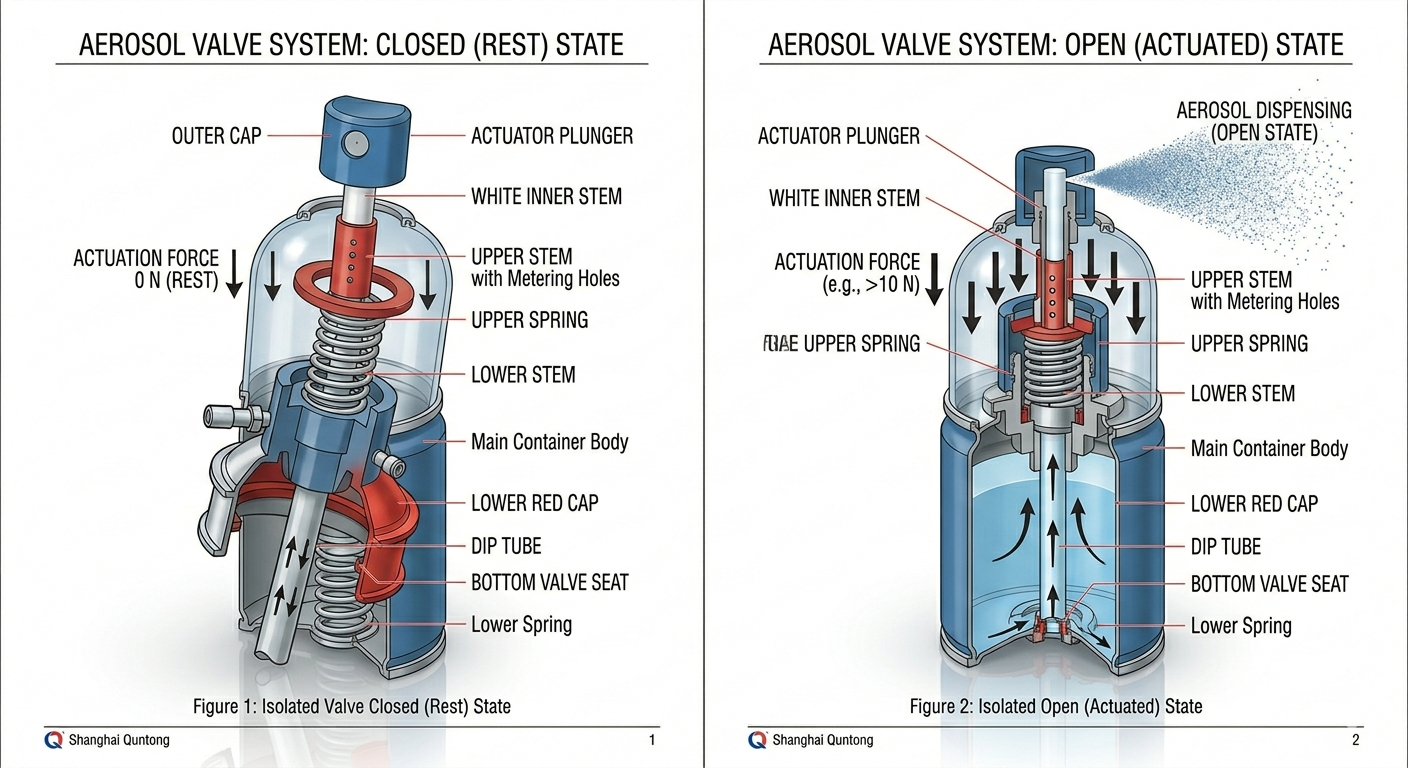

รูปที่ 1: กายวิภาคศาสตร์หน้าตัดและส่วนประกอบหลักของวาล์วละอองลอยในสถานะพัก (ปิด)
| ส่วนประกอบ | ฟังก์ชั่นและบทบาททางเทคนิค |
|---|---|
| 1. แอคชูเอเตอร์ (ปุ่ม) | กดส่วนที่หันเข้าหาผู้ใช้เพื่อจ่ายผลิตภัณฑ์ ประกอบด้วยช่องทางออกสุดท้ายและช่องสเปรย์ที่จะแยกกระแสของเหลวให้เป็นรูปแบบสเปรย์ที่ต้องการ (การทำให้เป็นละออง) |
| 2. ก้าน | ช่องแนวตั้งที่รองรับแอคชูเอเตอร์ ประกอบด้วยช่องภายในเล็กๆ (รูวัดแสง) ที่ช่วยให้สูตรที่มีแรงดันเข้าสู่ช่องก้านจากตัววาล์วได้ |
| 3. ปะเก็นด้านนอก | วงแหวนอีลาสโตเมอร์ยืดหยุ่นที่ผนึกส่วนต่อประสานระหว่างก้านวาล์วกับถ้วยยึด ป้องกันไม่ให้ผลิตภัณฑ์หรือสารขับดันหลุดออกไปเมื่อปิดวาล์ว |
| 4. ฤดูใบไม้ผลิ | โดยทั่วไปแล้วผลิตจากสแตนเลส สปริงจะออกแรงดันขึ้นอย่างต่อเนื่องกับก้าน ทำให้มั่นใจว่าวาล์วจะปิดทันทีและปิดผนึกทันทีที่ผู้ใช้ปล่อยแอคชูเอเตอร์ |
| 5. ตัวเรือน (ตัววาล์ว) | ห้องกลางที่ล้อมรอบสปริงและยึดก้าน ควบคุมอัตราการไหลของผลิตภัณฑ์ผ่านข้อจำกัดเฉพาะด้านล่างและด้านข้าง (ก๊อกไอ) |
| 6. ถ้วยยึด | ฐานโลหะ (มักเป็นแผ่นเหล็กเคลือบดีบุกหรืออะลูมิเนียม) ที่ยึดชุดวาล์วทั้งหมดเข้ากับขอบของตัวกระป๋องสเปรย์ มักเคลือบด้วยแลคเกอร์ป้องกันเพื่อป้องกันการกัดกร่อน |
| 7. ท่อจุ่ม | ท่อพลาสติกแคบที่ยื่นจากด้านล่างของตัวเครื่องไปจนถึงด้านล่างสุดของกระป๋องสเปรย์ ช่วยให้มั่นใจว่าผลิตภัณฑ์ที่เป็นของเหลวจะถูกดึงออกมาอย่างหมดจดโดยไม่ทิ้งสารตกค้างมากเกินไป |
3. กลไกทีละขั้นตอน: มันทำงานอย่างไร?
เพื่อให้เข้าใจอย่างถ่องแท้ถึงวิธีการทำงานของวาล์วละอองลอย เราต้องพิจารณาการเปลี่ยนแปลงระหว่างสถานะหลักสองสถานะ: สถานะที่เหลือ (คงที่) และ สถานะกระตุ้น (ไดนามิก) .
รูปที่ 2: การทำงานแบบไดนามิก – สถานะกระตุ้น (เปิด) แสดงให้เห็นเส้นทางของของไหลแบบเปิดและการไหลของการจ่ายละอองลอยที่ทำงานอยู่
ระยะที่ 1: สถานะที่เหลือ (วาล์วปิด)
เมื่อละอองลอยสามารถวางทิ้งไว้บนชั้นวางได้ สปริงสแตนเลสภายในจะดันก้านขึ้นด้านบนอย่างมั่นคง การกระทำนี้บังคับไหล่บนก้านให้แน่นกับปะเก็นยางด้านนอก สิ่งสำคัญที่สุดคือ รูวัดแสงเล็กๆ (รูเปิด) ที่เจาะเข้าไปในด้านข้างของก้านนั้นอยู่ในตำแหน่งด้านบนหรือถูกปิดกั้นโดยตัวปะเก็นที่เป็นของแข็ง เนื่องจากรูทางเข้าถูกปิดผนึกออกจากห้องแรงดันด้านล่าง จึงไม่มีสูตรผสมใดหลุดรอดไปได้ ภาชนะยังคงสุญญากาศและป้องกันการรั่วซึมได้อย่างสมบูรณ์
ขั้นตอนที่ 2: การกระตุ้น (การเปิดวาล์ว)
เมื่อผู้ใช้ออกแรงกดลงบนปุ่มแอคชูเอเตอร์ พวกเขาจะเอาชนะแรงต้านของสปริงภายในได้ ก้านจะเคลื่อนลงสู่ห้องตัวเรือน การเคลื่อนตัวทางกายภาพนี้จะเปลี่ยนช่องสูบจ่ายของก้านให้อยู่ใต้แนวปะเก็น โดยเผยให้เห็นโดยตรงไปยังด้านในของตัวเรือนวาล์วที่มีแรงดัน
กลศาสตร์การไหล: ในทันที สภาพแวดล้อมที่มีแรงดันสูงจะดันผลิตภัณฑ์ที่เป็นของเหลวขึ้นผ่านท่อจุ่ม เข้าไปในตัวเรือนวาล์ว ผ่านช่องเปิดก้านที่เพิ่งเปิดออก และขึ้นไปตรงกลางของก้านกลวง จากนั้นมันจะพุ่งเข้าไปในห้องแอคทูเอเตอร์ ซึ่งจะถูกบังคับผ่านรูหัวฉีดขนาดเล็กไปสู่อากาศเปิด
ขั้นตอนที่ 3: การทำให้เป็นละอองและทางออก
เมื่อผลิตภัณฑ์ออกจากปากแอคชูเอเตอร์ไปสู่ความดันบรรยากาศ เชื้อเพลิงขับเคลื่อนก๊าซเหลวที่ละลายจะขยายตัวอย่างรวดเร็วและกะพริบเป็นสถานะก๊าซจริง การขยายตัวที่รุนแรงนี้ทำให้ผลิตภัณฑ์ที่เป็นของเหลวแตกเป็นหยดเล็กๆ หลายล้านหยด ทำให้เกิดละอองหรือโฟมที่สมบูรณ์แบบและสม่ำเสมอ ขึ้นอยู่กับการออกแบบโปรไฟล์ของหัวฉีด
4. วาล์วต่อเนื่องเทียบกับวาล์วแบบมิเตอร์
ผู้ผลิตวาล์วอุตสาหกรรมออกแบบระบบเพื่อระบายผลิตภัณฑ์ด้วยสองวิธีที่แตกต่างกัน ขึ้นอยู่กับการใช้งานที่ต้องการ:
- วาล์วสเปรย์ต่อเนื่อง: เหล่านี้เป็นตัวแปรที่พบบ่อยที่สุด ผลิตภัณฑ์จะสเปรย์อย่างต่อเนื่องตราบใดที่แอคทูเอเตอร์ยังคงกดอยู่ เป็นที่นิยมแพร่หลายสำหรับผลิตภัณฑ์ต่างๆ เช่น น้ำหอมปรับอากาศภายในห้อง สีสเปรย์ และสเปรย์ฉีดร่างกาย
- วาล์ววัดปริมาณ: ใช้เป็นหลักในเครื่องพ่นยาทางการแพทย์ (เช่น เครื่องพ่นโรคหอบหืด) หรือเครื่องจ่ายน้ำหอมคุณภาพสูง วาล์วเหล่านี้มีช่องภายในเฉพาะที่แยกปริมาตรของสูตรผสมที่วัดไว้ล่วงหน้าอย่างแม่นยำ (เช่น 50 หรือ 100 ไมโครลิตร) เมื่อกด ระบบจะจ่ายเฉพาะปริมาตรที่แน่นอนเท่านั้น และไม่สามารถหลบหนีออกไปได้อีกจนกว่าวาล์วจะถูกปลดและรีเซ็ตจนหมด
5. ความสำคัญของการปรับแต่งวาล์ว
ไม่มีวาล์วละอองลอยแบบ "ขนาดเดียวที่เหมาะกับทุกคน" ความหนืด แรงตึงผิว และตัวเลือกของสารขับดันของสูตรทางเคมีจะกำหนดข้อกำหนดเฉพาะของวาล์วให้เหมาะสมที่สุดอย่างมาก ตัวอย่างเช่น สูตรผสมน้ำต้องใช้ขนาดรูปากและก๊อกไอภายในที่แตกต่างกันโดยสิ้นเชิง เมื่อเปรียบเทียบกับสารประกอบเคมีที่มีแอลกอฮอล์หรือน้ำมัน นอกจากนี้ การเลือกวัสดุอีลาสโตเมอร์สำหรับปะเก็นต้องได้รับการประเมินอย่างรอบคอบเพื่อรับประกันความเข้ากันได้ทางเคมี และป้องกันการบวมหรือการเสื่อมสภาพของวัสดุเมื่อเวลาผ่านไป
ณ Shanghai Quntong Spray Packaging Material Co., Ltd. เราเชี่ยวชาญในการปรับแต่งและผลิตชุดวาล์วละอองลอยประสิทธิภาพสูงที่ได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงตามมาตรฐานสากลที่เข้มงวด ด้วยการปรับเส้นผ่านศูนย์กลางของรู การเลือกแรงตึงสปริงแบบพิเศษ และใช้ส่วนประกอบที่แข็งแกร่ง เรารับประกันว่าผลิตภัณฑ์ของคุณจะมีรูปแบบสเปรย์ที่เหมาะสม อายุการเก็บรักษาที่สม่ำเสมอ และความน่าเชื่อถือที่ไร้ที่ติตั้งแต่สเปรย์ครั้งแรกจนถึงครั้งสุดท้าย
